扬尘在线监测仪

简要描述:H6型扬尘在线监测仪利用先进的传感器技术、互联网技术、无线通信技术、计算机网络技术、电子地理信息技术等,实现对环境空气质量7*24在线监控。检测原理是激光散射法,当光照射在空气中悬浮的颗粒物上时,产生散射光。在颗粒物性质一定的条件下,颗粒物的散射光强度与其质量浓度成正比。通过测量散射光强度,应用质量浓度转换系数K值,求得颗粒物的质量浓度。

  • 产品型号:H6
  • 厂商性质:生产厂家
  • 更新时间:2021-12-22
  • 访  问  量:383

详细介绍

<strong>扬尘在线监测仪</strong>

  产品简介:
  H6型扬尘在线监测仪利用先进的传感器技术、互联网技术、无线通信技术、计算机网络技术、电子地理信息技术等,实现对环境空气质量7、24在线监控。检测原理是激光散射法,当光照射在空气中悬浮的颗粒物上时,产生散射光。在颗粒物性质一定的条件下,颗粒物的散射光强度与其质量浓度成正比。通过测量散射光强度,应用质量浓度转换系数K值,求得颗粒物的质量浓度。光散法监测仪具有反应快、成本低、检测数据一致性好的优点,适合大规模网格化。

<strong>扬尘在线监测仪</strong>

  一、H6型扬尘在线监测仪主要特点:
  1、采用模块化设计,配置任意组合,便于按需设定不同监测因子,灵活的适合各种场合的不同使用需求;
  2、无需更换采样切割器,采用电子切割技术,即可同时测量PM10、PM2.5质量浓度;
  3、电路采用工业级嵌入式处理器,可适合严苛室外环境,工作环境温度范围(-40~70)C;
  4、颗粒物采样采用动态加热(DHS)控制,去除水雾对测量数据影响;
  5、检测颗粒物浓度信号采用相对差比法方式,消除外界温度干扰,及激光强变波动带来的影响;选用工业级数据传输模块,数据传输稳定可靠;
  6、采用电子流量计测量流速,动态PID流量控制,长寿命采样动力系统,安静,高效;
  7、激光探测器内部,加入闭环驱动电路保持激光探头功率恒定,避免本底信号出现零漂,同时采用特殊电控方案,防止参考光探测器的破损;
  8、系统采用多通道通信方式,数据最多可上传8个平台,可以实现通信,保证数据连续性;
  9、模块化设计,模块之间采用高可靠性的CAN总线通信,采用汽车电子通信协议,保证系统稳定性;
  10、不仅可以实现远程数据传输,也可远程读取系统状态信息,并可实现远程控制,实现远程修改、仪器参数,诊断故障,系统稳定,数据稳定,系统具有自检和自我恢复功能;
  11、终端设备可通过FTP服务器,远程升级终端的应用程序,实现远程维护,保证用户能使用新的应用程序,及时更新系统功能;
  12、系统集成噪声,环境气象要素,可选配气象五参数测试仪、降雨量、太阳辐射等,数据一体化显示;
  13、检测气室自带气路清洗功能,末端设计颗粒物滤膜,可实现系统实时凋零及滤膜称重从而定期修正校准因子;现场实时数据显示:终端仪表5s显示一次数据;
  14、选配数据服务平台可显示分钟、小时均值、日均值。报表分析功能:可生成日报表,月报表,年报表、趋势分析等功能。支持同屏多点位显示,支持移动终端数据查询,也可向显示终端推送数据;
  15、安装方式多样,可根据现场情况选择:支架安装,挂杆安装等多种方式,任何一种安装方式均牢固可靠,可抵抗瞬间12级风力。

        技术参数
测量范围PM2.5:(0~10000)μg/m3 ,PM10:(0~10000)μg/m3
采样流量2.83L/min,精度±2.5%,配旋风切割器
粒径PM2.5、PM10
检测限2μg/m3
分辨率0.1μg/m3
示值误差±15%
温度控制(10~60)℃可设,控温精度±1℃
数据存储能力经纬度,检测结果等记录长达1年
测量方法光散+DHS动态加热
USB接口支持U盘数据导出
远程数据查询具备DTU模块,可远程查询仪器工作状态和实时测量数据
故障报警实时显示故障报警
进气口加热进气管动态加热,自动温湿度补偿


       气象参数
序号名称参数
量程分辨率准确度起动风速
1风速0~70m/s0.1m/s±0.3m/s≥0.5m/s
2风向0~360°±3°≥0.5m/s
3温度-50~100℃0.1℃±0.5℃
4湿度0~100RH0.1%RH±3%RH
5压力10~1300hpa0.1hPa±0.5hPa


          噪声参数
噪声计IEC61672:2002 2级,GB/T3785-2012 2级,也可升级1级噪声计
频率响应16-20kHz
测量范围30-140dB
频率计权ACZ
噪声传感器原理高精度电容式自由场麦克风

<strong>扬尘在线监测仪</strong>


  二、产品构成
  整个系统主要由两部分组成:仪器主机和切割器。切割器可根据测量内容拆卸更换,各部分功能描述如下:
  1、仪器主机
  仪器主机面板有显示和按键,实现人机交换功能。内部集成有采样系统,机械传动控制,信号检测与数据处理、数据传输系统,采样系统等。采样系统主要有采样管路、动态加热系统(DHS)和气泵组成。气泵使用的是刮板式大气流量采样真空泵,它具有自润滑、无油污染、负载能力强等优点。
  2、切割器
  切割器是根据空气动力学原理设计的,用于分离不同直径的颗粒物(PM10和PM2.5),切割器切割效率的有效流量2.83L/min。
  仪器在结构上整体采用钢质材料,能够适应全天候复杂环境,具备电子兼容*设计,以及IP55防尘、防溅水设计,功能完善、体积小巧、系统集成度高、坚固耐用,可在各种复杂环境下可靠工作。设备带有机箱内部温度控制系统,可工作在外部环境温度为(-50~100)℃,适用范围广。
  3、旋风切割器
  准确的采样方法是进行颗粒物监测的基础,切割器是气体采样器的关键部件,其性能优劣直接影响采样结果的准确性,本设备采用了容尘量大、不易过载的旋风式切割器。由圆筒形料斗和锥形腔室构成的,当恒定流速的气体进入切割器,在机体内部做螺旋状运动时,在离心力的作用下,大于2.5μm的粒子被截留到沉砂池内,而粒径小于或等于2.5μm的粒子则随着气流顺利通过,进行浓度分析。

  三、产品优势
  1、动态加热
  研究报道,有亲水特性的颗粒物(如硫酸盐、硝酸盐和一些有机颗粒物)吸湿增长可提高其光散射能力。经过实验证明,环境湿度是影响光散法质量浓度转换系数K值的重要因素,随着湿度的升高,质量浓度转换系数K值显著减低。为消除环境湿度对监测数据的影响,在采样头处增加动态加热模块。在采样的气路中安装温湿度传感器实时采集样品气体的温度和湿度参数并将信号传送至微处理器,微处理器通过综合比较分析样品气体的相对湿度和温度决定采用何种加热方式。当湿度大于60%时,启动加热,去除水汽对监测数据的影响。
  2、2.83L/min恒流采样
  激光散射法直接测量颗粒物的粒子数和粒子大小,除以体积方可得到颗粒物的质量浓度,因此要保证监测数据的准确性除了要保证传感器的准确性,控制采样流量的稳定性也至关重要。本颗粒物浓度监测仪采用国际通用的2.83L/min恒流采样,采用闭环流量控制系统,以保证其恒流采样。
  闭环流量控制系统以单片机为核心,控制采样泵采集气体,电子流量计监测采样流量,与设定流量比较,通过PID算法处理后,对采样泵进行调整,使气体流量保持稳定。
  3、自动清洗传感器
  PM2.5传感器具有检测速度快、一致性好、体积小、成本低的优点,但是长期不稳定性是其致命的缺点。传感器在使用过程中,灰尘聚集在激光发射器上引起光衰减,造成传感器的不稳定,因此做好传感器的清洁和维护是保证其长期稳定的有效措施。本系统采用了0.2um的空气过滤器产生清洗传感器的洁净空气,45s采样,15s换气路清洗传感器,能够有效清洗传感器,保持其长期稳定性。
  4、滤膜称重,定期校正
  检测气室末端设计颗粒物滤膜,可实现系统实时调零及滤膜称重从而定期修正校准因子。
  5、泵吸式采样
  本系统采用了回旋式滑片泵进行检测气体采样,结构紧凑,外形尺寸不大,流量均匀,运转平稳,脉动和噪音小,效率比较高。
  6、数据传输
  选用工业级数据传输模块,可远程查询仪器工作状态和实时测量数据,传输稳定可靠,选用车规级的华为ME909S-821芯片,支持3G\4G,传输速度快
  7、数据显示
  支持移动终端数据查询,也可向显示终端推送数据
  8、数据可视化监测平台

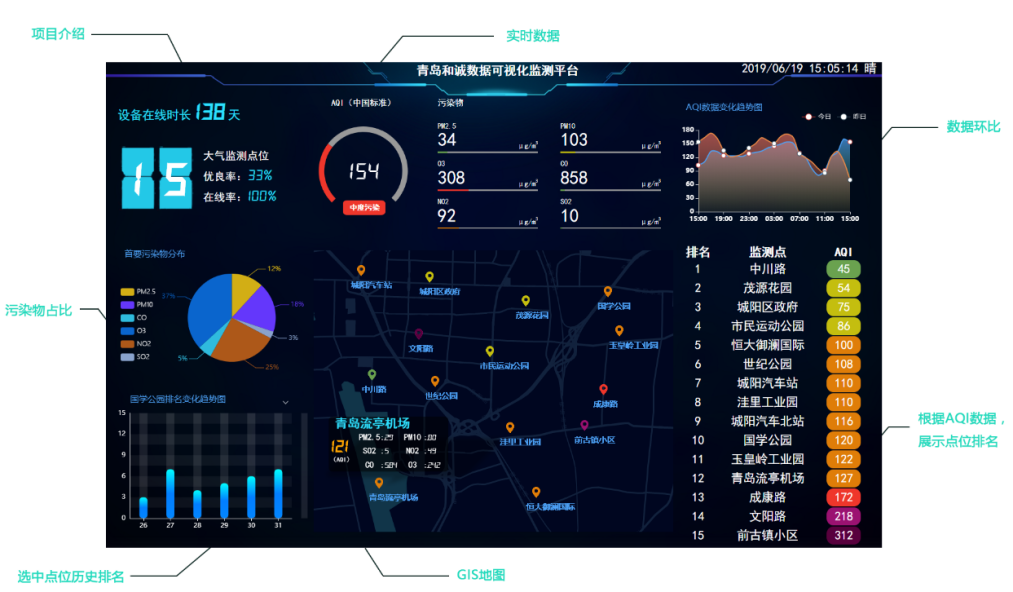

  概述:数据可视化监测平台主要显示一个项目的点位数据信息,包括点位数量、在线率、实数数据、点位排名等。

环境自动监测监控平台


  项目介绍
  项目介绍主要显示设备在线时长、项目一共多少点位、优良率和在线率。

数据可视化监测平台

  污染物占比
  主要显示当前大气中各种污染物对空气质量的影响占比。


污染物占比

  点位历史排名
  显示选择点位最近一段时间的排名变化情况。


点位历史排名


  实数数据
  显示当前项目中各点位实时数据的平均值。


实数数据


  GIS地图
  在地图上显示所有点位的地理位置,通过不同颜色的图标显示出不能的空气质量级别。点击图标可以显示该点位具体信息。


GIS地图


  数据环比
  展示空气质量指数(AQI)的数据环比情况。


数据环比

  点位当日排名
  根据当前AQI的数据,展示当前项目下各点位的排名情况。


点位当日排名

  手机APP


手机APP
